雷蒙機磨輥增壓可大幅提高制粉產量
磨粉機是礦粉行業應用最廣泛的設備，而其中最具代表性的設備為雷蒙機,環輥磨和立磨。雷蒙機和環輥磨的工作原理是在旋轉架上設置具有離心結構的磨輥總成，磨輥總成在隨旋轉架轉動過程中使磨輥靠離心力作用于磨環上，磨輥在磨環上滾動，兩者之間的相互碾壓而將物料粉碎。雷蒙機磨輥增壓可大幅提高制粉產量。
雷蒙機的磨輥總成通過鉸鏈機構于旋轉架(俗稱定輥架，于主機主軸上端安裝)上均勻垂吊，磨輥總成與中心軸平行并呈圓周分布;所述環輥磨磨輥總成的磨輥于旋轉架(俗稱轉動盤)上布置多層，每層磨輥圓周均布，各磨輥空套于旋轉架的磨輥軸上。
從上述結構可以看出，雷蒙機和環輥磨磨輥總成的離心力產生方向為徑向，在旋轉架(即主軸)的轉速和磨輥質量等設計要素不變的情況下，產生的離心力大小恒定，但要提高離心力而增加產能，只有提高轉速，結果是造成設備超負荷運轉，機器震動大、壽命短，這只是一種短期行為方式，不能長期為之。
因此，如何進一步增大磨輥對磨環的碾壓力，進一步提高產能，是雷蒙機和環輥磨急待解決的問題。
為此，桂林鴻程生產的磨粉機磨輥自動增壓裝置，通過磨輥總成的結構設計并引入加力機構，大幅度提高磨輥碾壓力，達到擴大產能的目的。
能夠?qū)崿F(xiàn)上述目的的磨粉機磨輥自動增壓裝置，包括與磨環配合設置的兩套或多套磨輥加壓機構，所述磨輥加壓機構圓周均布安裝于主軸的旋轉架上，每套磨輥加壓機構包括推力組件、磨輥架和磨輥，所述磨輥架向旋轉架的轉動反方向偏斜于徑向，磨輥架的內端通過磨輥架軸銷鉸連于旋轉架上，所述磨輥設于磨輥架內并通過磨輥軸銷鉸連于磨輥架的外端;所述推力組件設于旋轉架與磨輥架之間，推力組件作用于磨輥架將磨輥頂壓在磨環上。
高壓磨粉機
該磨輥增壓裝置通過兩種力來提高磨輥碾壓力:
1、旋轉架帶動磨輥架轉動，使磨輥產生離心力。
2、推力組件給磨輥架施加一個隨物料大小變化自動增減壓力，給磨輥另增加一個壓力于磨環上，以此增大磨輥壓力。
離心力與施加的壓力疊加，使磨輥的碾壓力大幅度提高。
推力組件有多種設置方式:s
1、對于單數和雙數套磨輥加壓機構，所述推力組件設于磨輥架的旋轉反方向一側，推力組件的一端鉸連于磨輥架上的磨輥軸銷，推力機構的另一端鉸連于旋轉架上。
磨粉機磨輥自動增壓裝置
對于單數和雙數套磨輥加壓機構，所述推力機構設于磨輥架的旋轉反方向一側，推力組件的一端鉸連于磨輥架上的磨輥軸銷，推力組件的另一端鉸連于旋轉架上相鄰磨輥架的磨輥架軸銷。
對于雙套磨輥加壓機構，所述推力組件設于磨輥架的旋轉反方向一側，推力組件的一端鉸于磨輥架上與磨輥軸銷，推力組件的另一端通過杠桿臂與旋轉架上相鄰磨輥架的磨輥架軸銷固定連接。
2、種情況是所述推力組件采用彈性元件、或采用氣壓元件、或采用液壓元件。
磨粉機磨輥自動增壓裝置
3、一種情況是所述推力組件采用彈性元件和氣壓元件的組合、或采用彈性元件和液壓元件的組合。
磨粉機磨輥自動增壓裝置

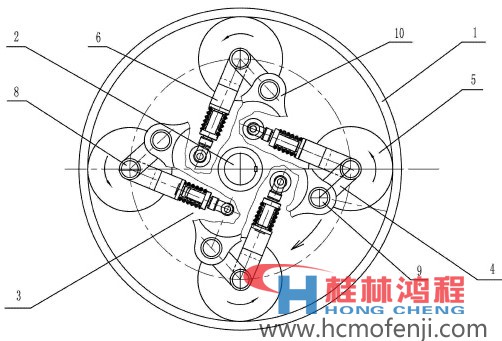

圖號標識:1、磨環;2、主軸;3、旋轉架;4、磨輥架;5、磨輥;6、推力組件;7、杠桿臂;8、磨輥軸銷;9、磨輥架軸銷;10、耳座。
為適應雷蒙機的使用，所述所磨輥設為一層，為適應環輥磨的使用，所述磨輥可設為兩層或多層;與此相對應，所述磨環上開設與一層、兩層或多層磨輥對應的一條、兩條或多條磨道。
磨粉機磨輥自動增壓裝置的優點:
1、磨粉機磨輥自動增壓裝置通過設計磨輥加壓機構，大幅度提高磨輥與磨環之間的碾壓力，使物料更容易破碎，磨粉效率更高。
2、可以在雷蒙機和環輥磨上通用，簡化了雷蒙機和環輥磨的磨輥機構結構，降低了制作成本，易于安裝和維護。
